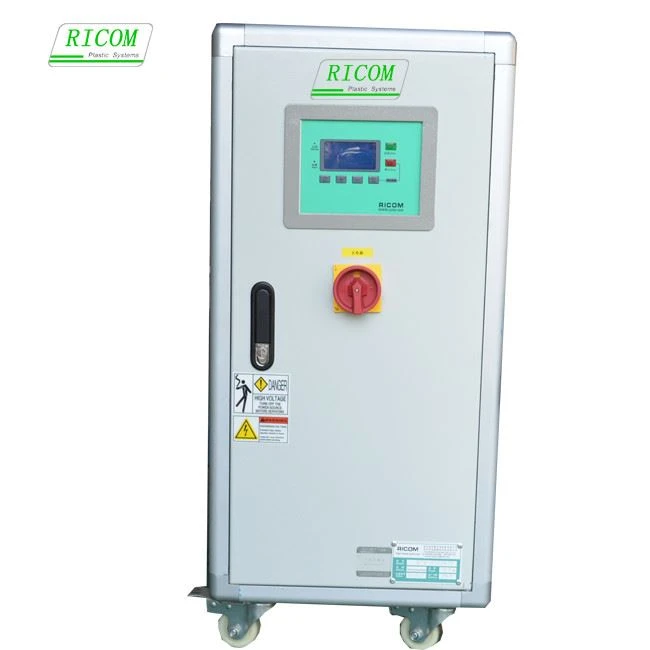

Un sistema de transferencia de calor de precisión mantiene temperaturas de proceso exactas agregando, eliminando o transfiriendo energía térmica a través de un circuito de fluido dedicado. En lugar de depender de simples puntos de ajuste de temperatura, un sistema diseñado se dimensiona y construye en función de su carga térmica (kW), dinámica de fluidos y ciclo de producción reales.

Ya sea integrado en maquinaria OEM o implementado en operaciones continuas de planta, un circuito térmico totalmente optimizado mejora la calidad del producto, reduce las tasas de desperdicio y acorta los tiempos del ciclo de producción.

El impacto empresarial y operativo

Menor costo total de propiedad (TCO):La selección optimizada de bombas y la modulación PID reducen el consumo de energía hasta en un 20 % en comparación con los sistemas de salida-fija.

Mayor rendimiento y repetibilidad:La estrecha estabilidad térmica (+/-0,1 grados C a +/-0,5 grados C) elimina la variación entre lotes y el choque térmico en equipos sensibles.

Tiempo de actividad maximizado:Los componentes-de servicio pesado, los enclavamientos protectores y los elementos calefactores de baja-vatios-densidad protegen los fluidos térmicos de la degradación y evitan tiempos de inactividad no programados.

Compatibilidad global de OEM:Pre-diseñado para redes multi-voltaje (380 V/50 Hz, 460 V/60 Hz, etc.) y perfecta integración de PLC de Industria 4.0.

¿Es un sistema de transferencia de calor de precisión adecuado para su proceso?

Plásticos y compuestos:Moldes de inyección, extrusoras, troqueles y rodillos calentados que requieren un control preciso de la temperatura de la zona.

Química y Farmacéutica:Reactores encamisados, recipientes de mezcla y plantas piloto que requieren perfiles térmicos estrictos, cumplimiento de áreas-peligrosas o ejecución sanitaria.

Equipos de procesamiento y caucho:Prensas de vulcanización, calandrias y perfiles de calentamiento/enfriamiento de múltiples-etapas.

Equipos de prueba y piloto:Las pruebas de materiales, las celdas de prueba de automóviles y los patines de investigación y desarrollo exigen una respuesta térmica rápida y una alta repetibilidad-de registro de datos.

Especificaciones técnicas y parámetros de selección

Parámetro	Información requerida	Propósito de ingeniería
Temperatura de funcionamiento	Rango de funcionamiento mínimo, normal y máximo	Define metalurgia, selección de sellos y tipo de fluido.
Servicio térmico (carga de calor)	Capacidad de calefacción y/o refrigeración (kW)	Dimensiona la superficie de calentadores, enfriadores y intercambiadores de calor.
Medio de transferencia de calor-	Agua, agua-glicol o aceite térmico	Determina la viscosidad del fluido, la caída de presión y la densidad de vatios de la superficie.
Caudal y altura de presión	L/min o m3/h a una presión específica del sistema	Garantiza un flujo turbulento (Re > 4000) para una máxima transferencia de calor.
Precisión del control	Tolerancia de +/-0,1 grados C a +/-1,0 grados C	Dicta la selección del controlador PID, el tipo de válvula y la ubicación del sensor.
Límites de presión del sistema	Operación normal y presión máxima de diseño	Tamaños de tanques de expansión, válvulas de alivio y clases de tuberías de presión.
Interfaz de automatización	Independiente, Siemens, Allen-Bradley, Modbus, Profinet	Garantiza una integración perfecta en maquinaria OEM o DCS de planta.

Especificaciones de componentes del sistema y abastecimiento global de nivel 1

Tipo de componente	Especificaciones técnicas y características	Marcas globales preferidas
Intercambiadores de calor	Placa-y-marco, carcasa-y-tubo o acero inoxidable 316 soldado con tolerancia a incrustaciones dedicada	Alfa Laval, SWEP, Kelvion
Bombas de circulación	Bombas de sello mecánico o acopladas magnéticamente dimensionadas para la viscosidad y temperatura de funcionamiento	Grundfos, SPECK, Wilo
Calentadores electricos	Elementos revestidos con bridas SS o Incoloy-con modulación SSR/SCR de múltiples-etapas	Watlow, Chromalox
Sensores y controles	Sensores RTD PT100 duales (suministro/retorno/proceso) con integración de PLC	Siemens, Schneider Electric, Omron
Válvulas de control	Válvulas de control motorizadas modulantes de 2 o 3 vías para mezcla de fluidos	Sansón, Danfoss, Belimo

Consideraciones sobre el fluido de transferencia de calor-

Agua (hasta 95 grados C atmosféricos / 180 grados C presurizada):Capacidad calorífica específica superior (Cp aproximadamente 4,18 kJ/kg K). Requiere inhibidores de corrosión y control de presión del sistema para circuitos de agua de alta-temperatura.

Soluciones de agua-glicol (de -30 °C a 120 °C):Esencial para refrigeración bajo cero o protección contra congelación. La viscosidad aumenta significativamente a temperaturas más bajas, lo que requiere mayores cabezales de presión de la bomba.

Aceite térmico (20 grados C a 350+ grados C):Se utiliza cuando se requieren altas temperaturas a bajas presiones del sistema. Requiere calentadores-de baja densidad de vatios (menores o iguales a 2,0 W/cm2) para evitar el craqueo del aceite, la degradación térmica y la coquización en los elementos calefactores.

Errores comunes en el tamaño del sistema térmico que se deben evitar

Dimensionamiento por temperatura en lugar de carga térmica:Alcanzar una temperatura objetivo durante el estado inactivo no garantiza la eliminación de calor bajo carga de producción completa.

Selección de bombas mediante flujo máximo nominal:El caudal real disminuye significativamente debido a la fricción de las tuberías, la válvula y la caída de presión del intercambiador de calor. Dimensione siempre el punto de funcionamiento del sistema.

Ignorar la viscosidad dependiente de la temperatura-:El aceite térmico frío en el arranque exhibe una viscosidad significativamente mayor, lo que genera un par de arranque-alto y una restricción de flujo si no se tiene en cuenta en el tamaño de la bomba.

Colocación incorrecta del sensor:La medición de la temperatura sólo en la salida de la unidad térmica oculta las pérdidas de calor en la tubería de suministro. La retroalimentación del-entrada del proceso o del vaso interno-es vital.

Sobre-dimensionamiento de calentadores sin modulación:El exceso de capacidad de calentamiento sin control SCR provoca un exceso continuo de temperatura y estrés térmico en los materiales del proceso.

Garantía de calidad y cumplimiento global

Estándares de diseño y certificación:Construido según PED (2014/68/EU), ASME Sección VIII, Directiva de Maquinaria CE y estándares eléctricos UL/CSA a pedido.

Pruebas no-destructivas y de presión:Pruebas de presión hidrostática a 1,5 veces la presión de diseño, pruebas de líquidos penetrantes en soldaduras críticas y detección de fugas de helio cuando sea necesario.

Prueba de aceptación completa en fábrica (FAT):Pruebas de ciclo térmico, verificación de curva de bomba, verificaciones de interbloqueo de seguridad y verificación completa de señal de comunicación/PLC.

Paquete de documentación proporcionado:
Planos de disposición general (modelos 2D CAD y 3D STEP)
Diagrama de tuberías e instrumentación (P&ID)
Esquemas eléctricos completos y lista de materiales (BOM)
Certificados de prueba de fábrica e inspección de presión
Manuales de funcionamiento y repuestos

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre un enfriador/calentador estándar y un sistema de transferencia de calor de precisión?

R: Los enfriadores o calentadores estándar funcionan con puntos de ajuste simples de encendido-encendido/apagado-y caudales fijos. Un sistema de transferencia de calor de precisión gestiona dinámicamente el flujo, la presión y la entrada/eliminación de calor en función de la carga de calor real del proceso, manteniendo tolerancias de temperatura estrictas (+/-0,1 grados C a +/-0,5 grados C) bajo diferentes cargas de producción.

P: ¿Cómo se determina si un proceso requiere agua, agua-glicol o aceite térmico?

R: La elección depende de la temperatura de funcionamiento, los requisitos de rendimiento térmico y los límites de presión. El agua es ideal hasta 95 grados C (o hasta 180 grados C en sistemas presurizados) debido a su alta capacidad calorífica. El agua-glicol se utiliza para refrigeración bajo cero o protección contra congelación. El aceite térmico está especificado para temperaturas superiores a 200 grados C hasta 350+ grados C, lo que permite un funcionamiento a alta-temperatura a bajas presiones del sistema.

P: ¿Por qué la viscosidad del fluido es tan crítica al dimensionar bombas de circulación para sistemas de aceite térmico?

R: La viscosidad del aceite térmico cambia drásticamente con la temperatura. En el arranque en frío, la alta viscosidad crea una resistencia significativa, lo que aumenta la caída de presión del sistema y la demanda de energía de la bomba. Si la bomba está dimensionada solo para la viscosidad a temperatura de funcionamiento, puede provocar sobrecargas en el motor o no hacer circular el fluido correctamente durante el arranque.

P: ¿Puede una sola unidad de transferencia de calor realizar tanto calentamiento como enfriamiento en el mismo ciclo de proceso?

R: Sí. Los sistemas combinados de calefacción y refrigeración utilizan una configuración de circuito dual-controlada por válvulas moduladoras y un controlador PID centralizado. Se utilizan comúnmente en moldeo por inyección, reactores químicos y procesamiento por lotes donde el material debe calentarse para iniciar una reacción/llenar un molde y luego enfriarse activamente para completar el ciclo.

P: ¿Se puede integrar el sistema de control en el marco PLC o DCS existente de nuestra planta?

R: Sí. Los sistemas se pueden construir con hardware PLC nativo (como Siemens S7-1200/1500 o Allen-Bradley CompactLogix) que admita protocolos de comunicación industrial, incluidos Modbus TCP/RTU, Profinet, EtherNet/IP y OPC UA para una integración perfecta con el supervisor de su planta o la maquinaria OEM.
